一、人造特征基本知识

1、颜色

  • 黑色

  • 棕色:铺筑区域

  • 黄绿色:私人区域、环保区域

2、路的区分

二、人造特征的符号(ISOM2000)

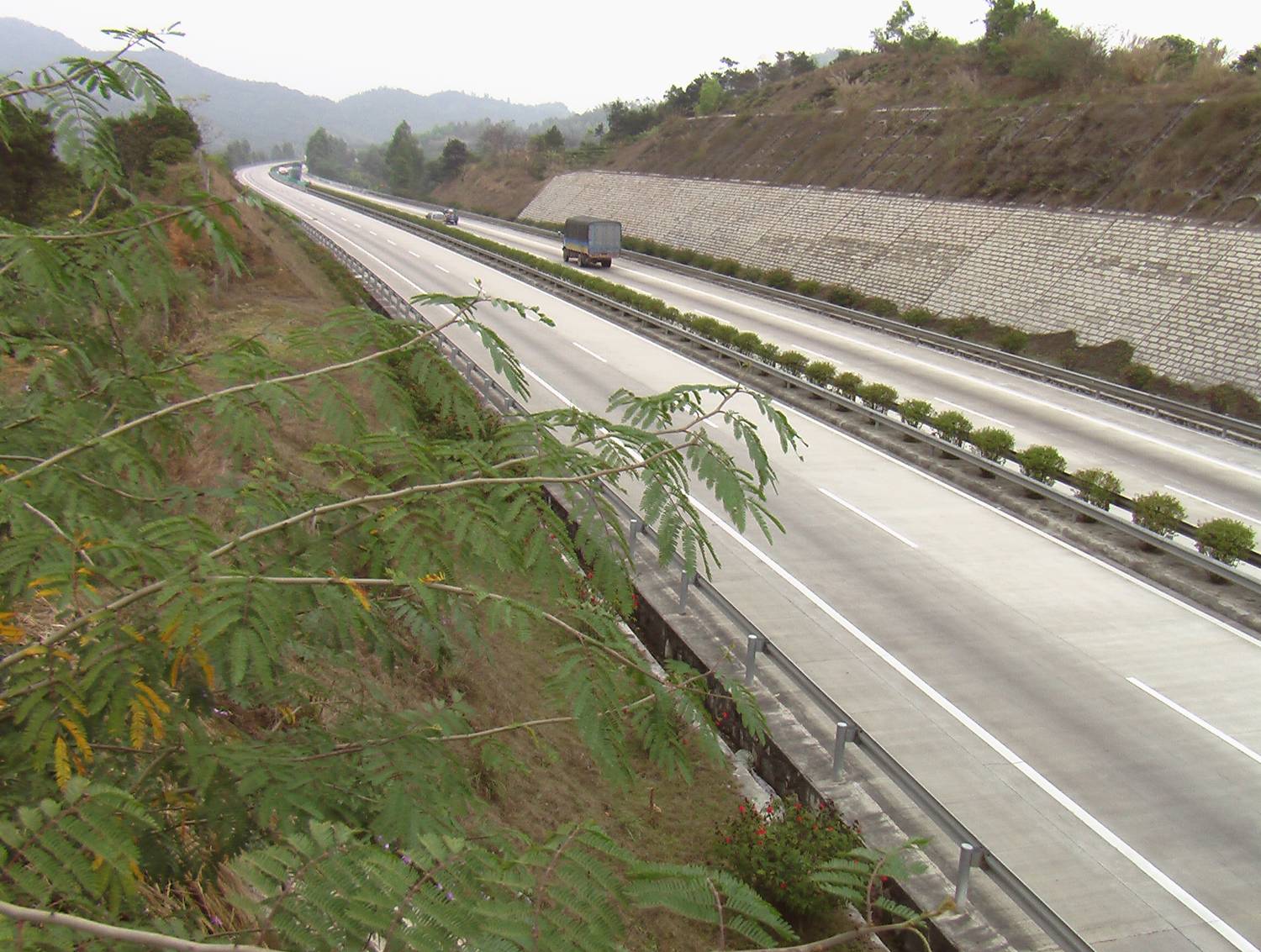

1、高速公路:有两条车道的公路。符号的宽度要依比例尺表示,但不能小于符号的最小宽度。在栅栏或围墙与公路的边界靠得很近而无法用单独的符号分开表示时,本符号外侧的边界线可用栅栏或围墙符号代替。两条黑色线段间要用棕色(50%)填充。在建高速公路用虚线表示。

定向越野知识5人造特征符号及实例详解

定向越野知识5人造特征符号及实例详解

2、主要公路:宽度5米以上的公路。符号的宽度要依比例尺表示,但不能小于符号的最小宽度。在栅栏或围墙与公路靠得很近而无法用单独的符号分开表示时,本符号外侧的边界线可用栅栏或围墙符号代替。两条黑色线段间要用棕色(50%)填充。在建主要公路用虚线表示。

定向越野知识5人造特征符号及实例详解

定向越野知识5人造特征符号及实例详解

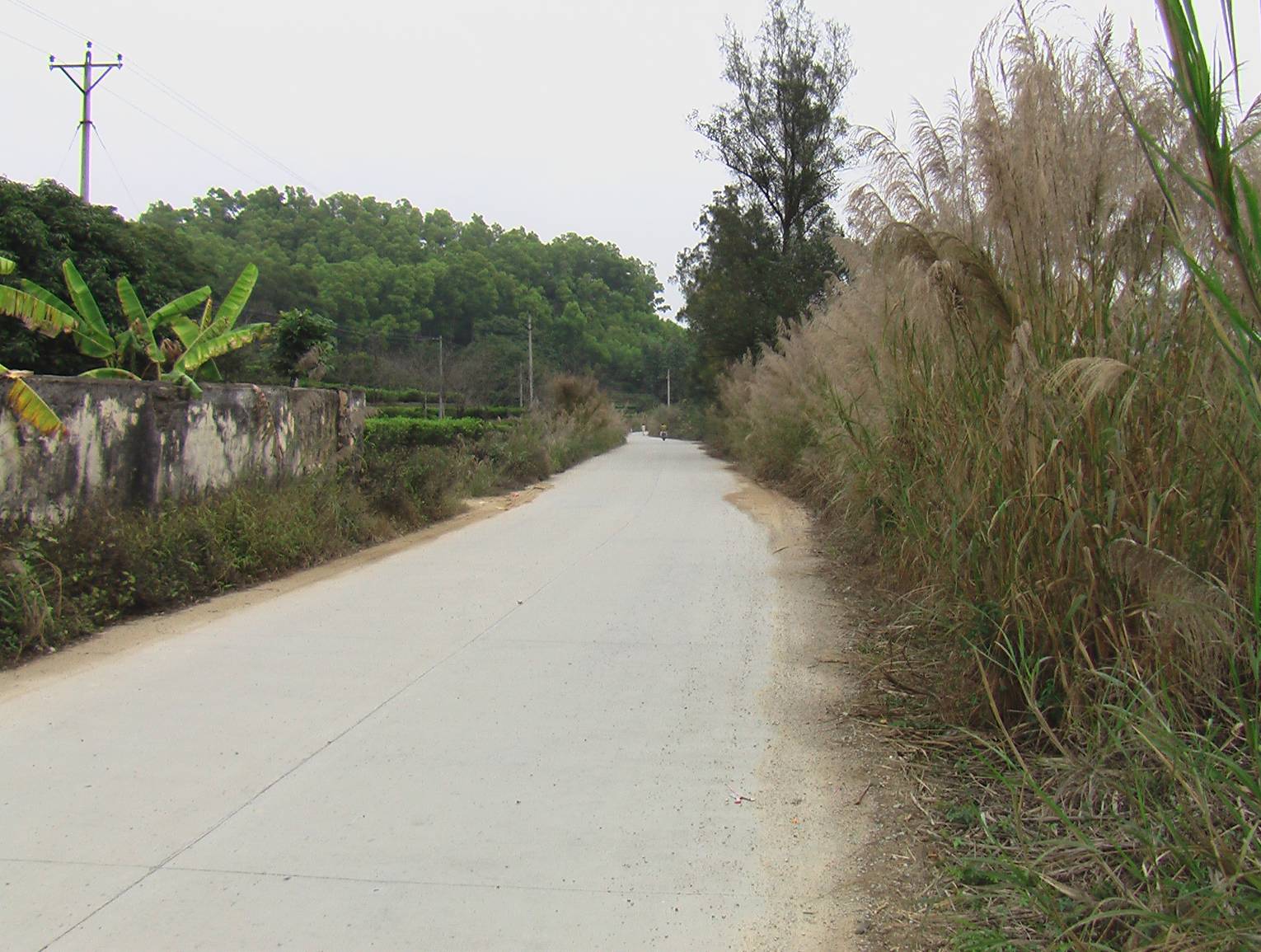

3、次要公路:宽度在3-5米之间的公路。两条黑色线段间要用棕色(50%)填充。在建次要公路用虚线表示。

定向越野知识5人造特征符号及实例详解

定向越野知识5人造特征符号及实例详解

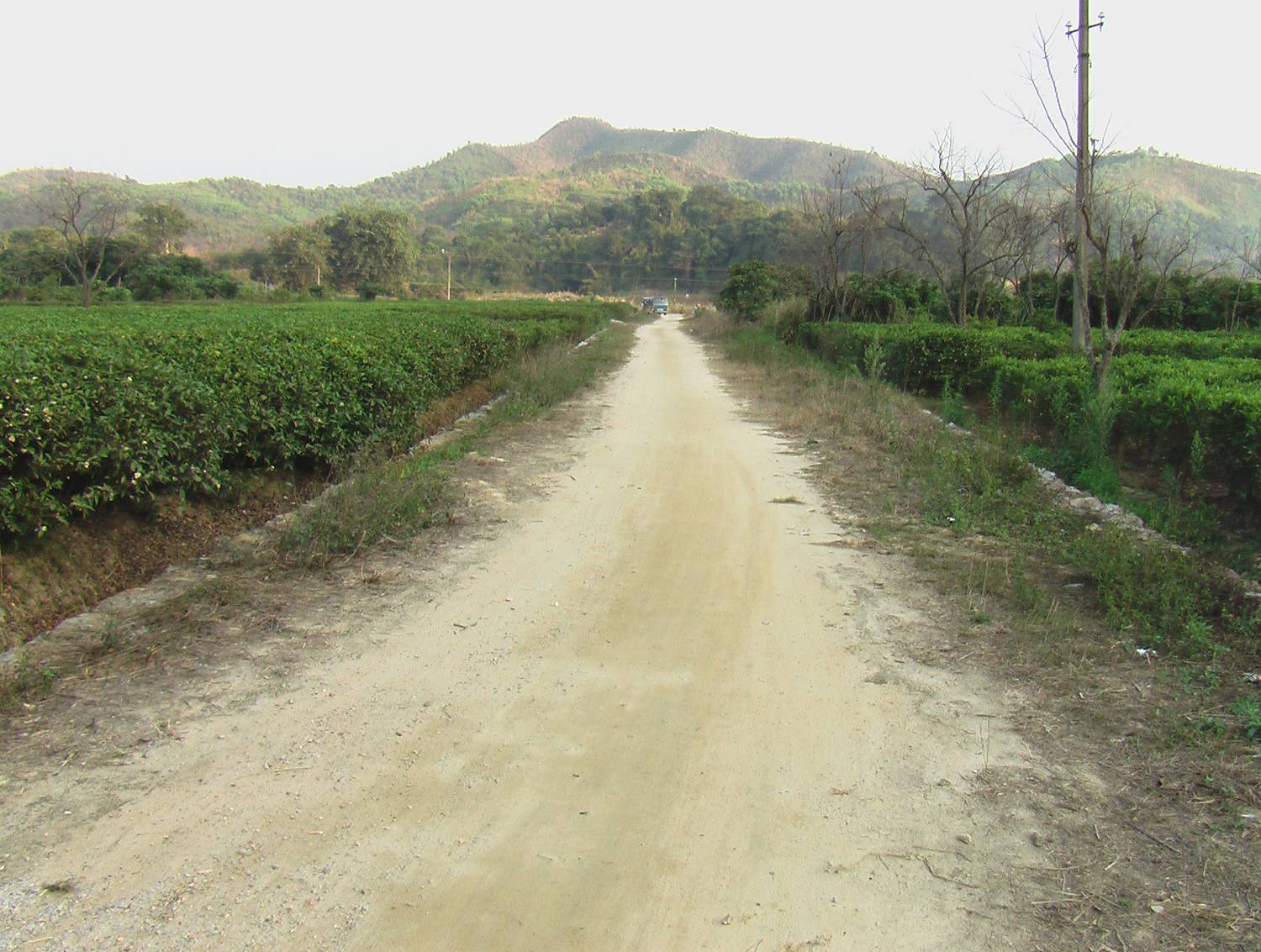

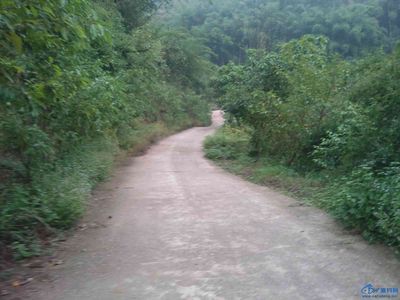

4、简易公路:宽度小于3米,在所有季节都适合机动车辆行驶的有保养的公路。(通常没有铺面)

定向越野知识5人造特征符号及实例详解

定向越野知识5人造特征符号及实例详解

定向越野知识5人造特征符号及实例详解

定向越野知识5人造特征符号及实例详解

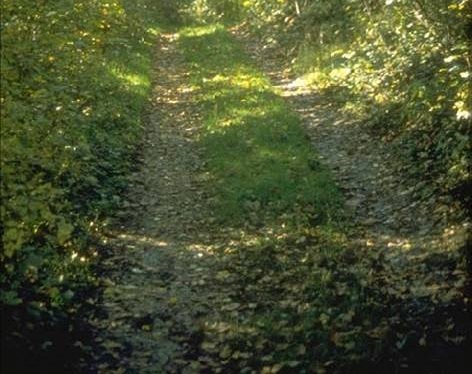

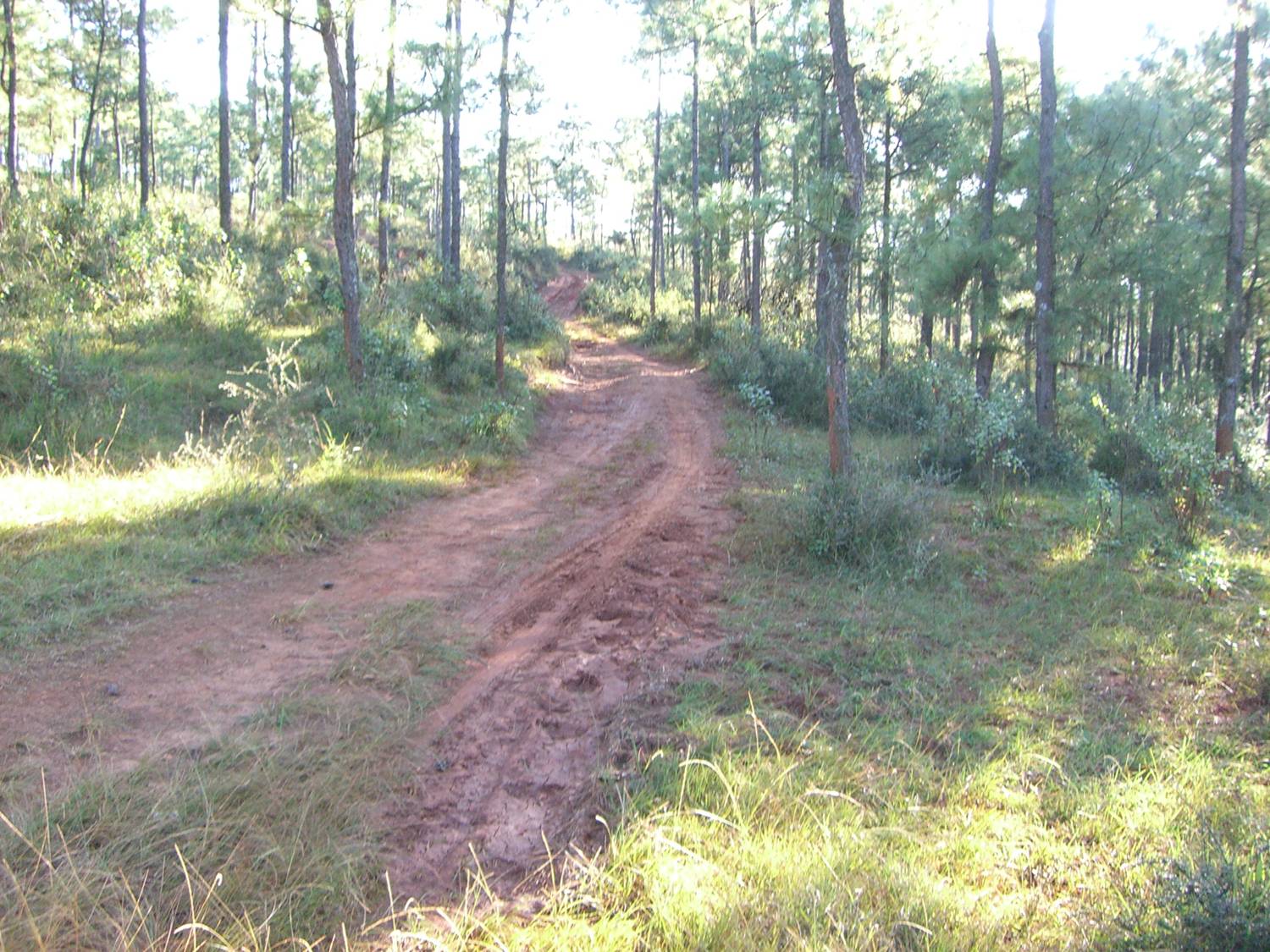

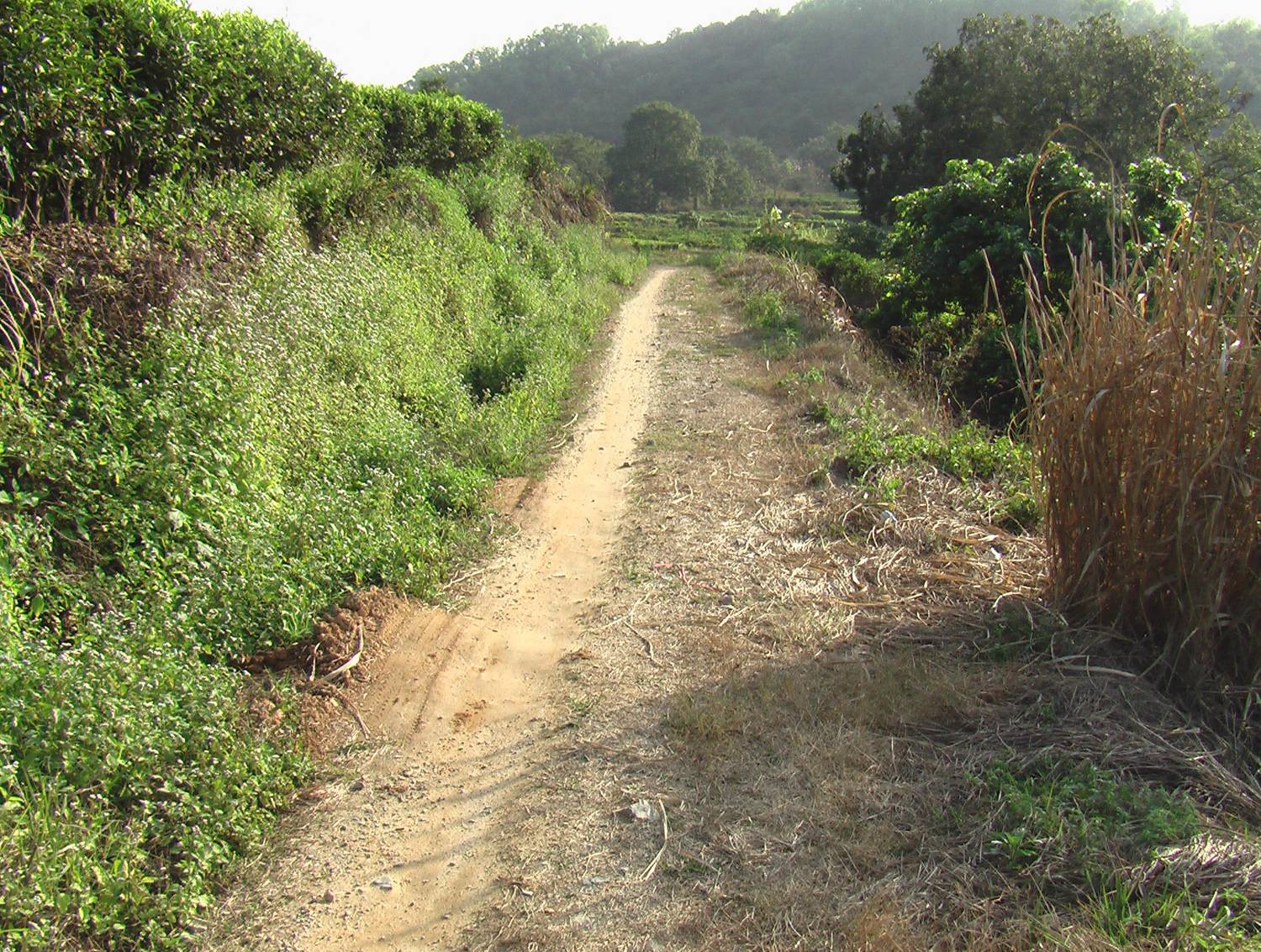

5、机耕路:宽度小于3米,缺乏保养,只适合车辆低速行驶的道路。

定向越野知识5人造特征符号及实例详解

定向越野知识5人造特征符号及实例详解

定向越野知识5人造特征符号及实例详解

定向越野知识5人造特征符号及实例详解

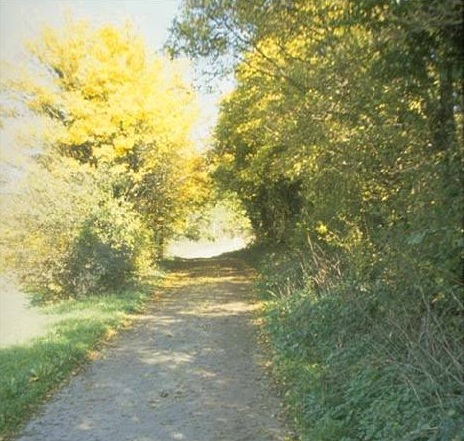

6、人行路:地面上显眼的大路或旧的机耕路。

定向越野知识5人造特征符号及实例详解

定向越野知识5人造特征符号及实例详解

定向越野知识5人造特征符号及实例详解

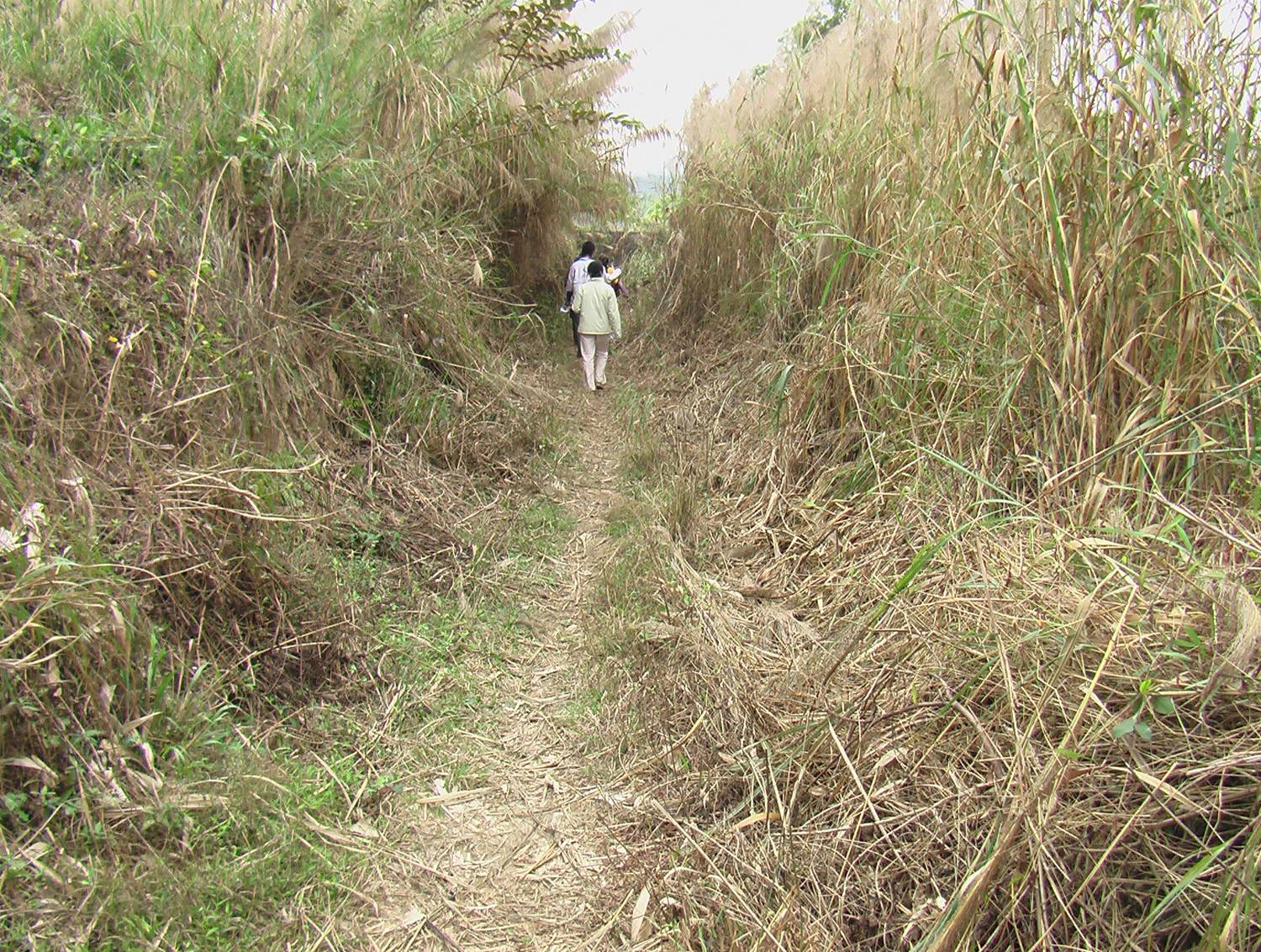

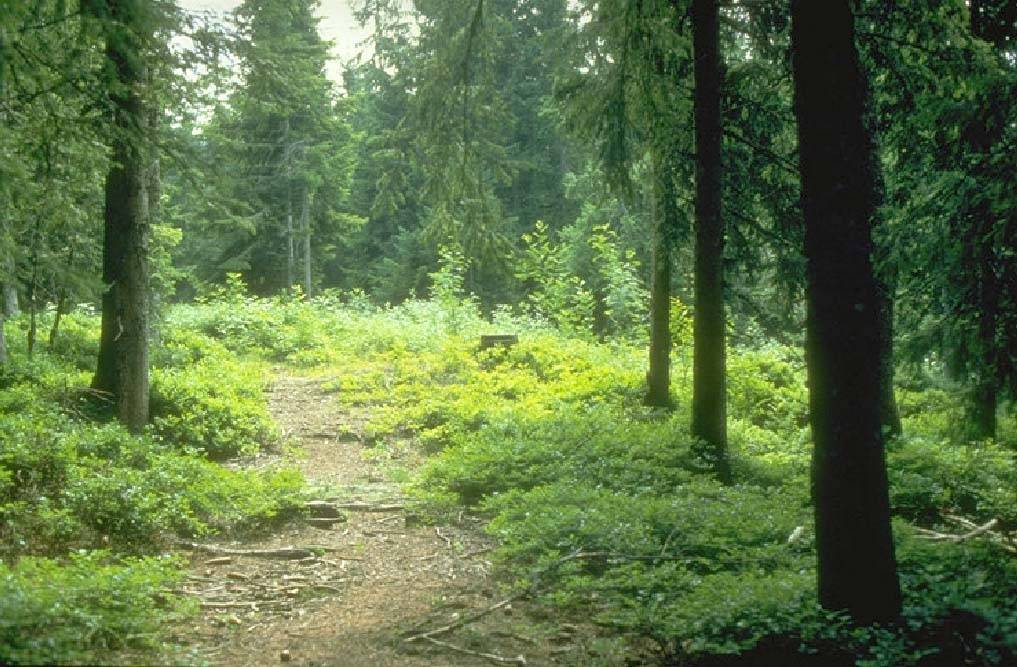

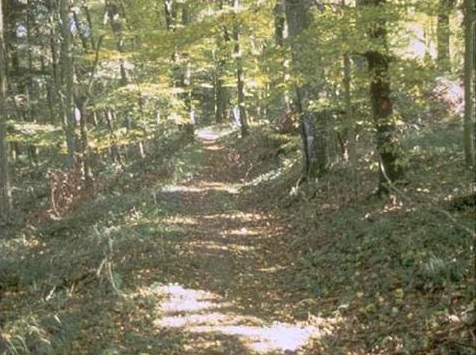

7、小路:参赛者可以按比赛速度奔跑的小路或林中(临时性的)小道。

定向越野知识5人造特征符号及实例详解

定向越野知识5人造特征符号及实例详解

定向越野知识5人造特征符号及实例详解

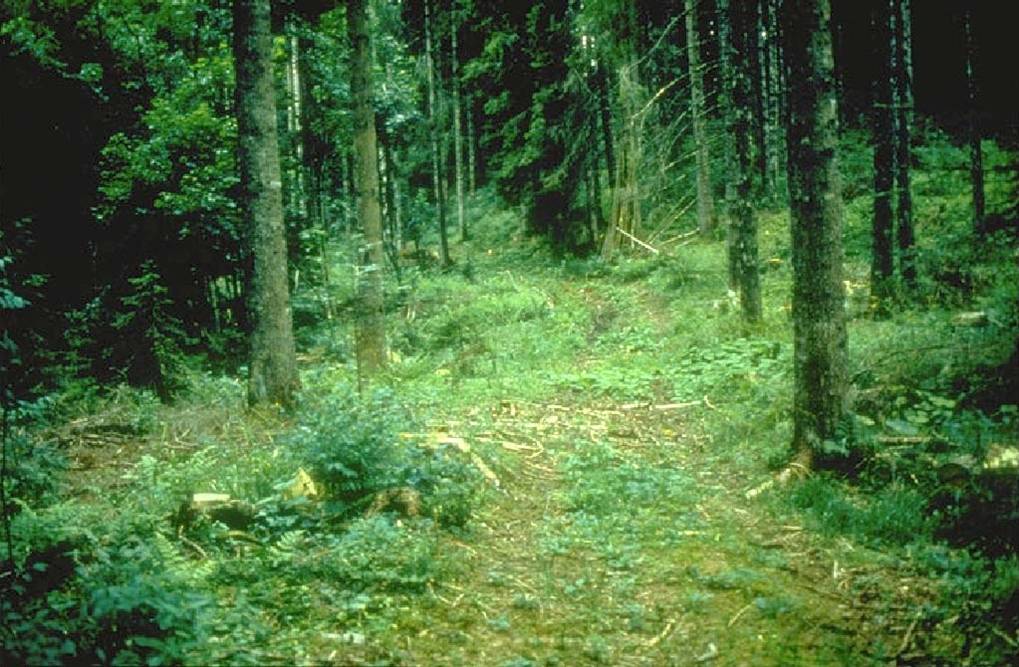

8、不显眼的小路:不太显眼的小路或林中的小道。

定向越野知识5人造特征符号及实例详解

定向越野知识5人造特征符号及实例详解

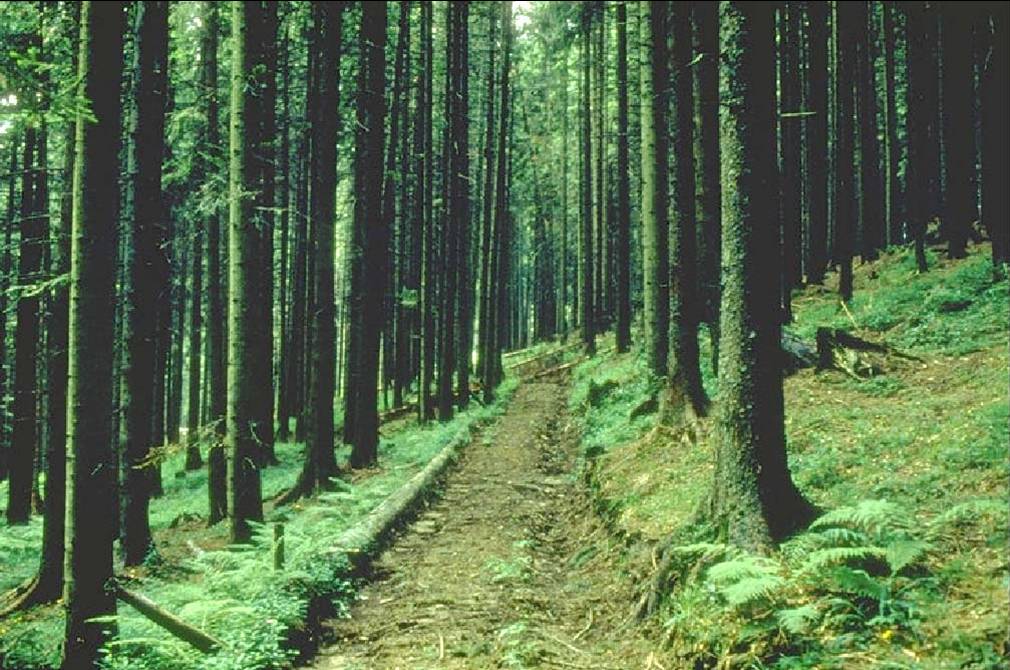

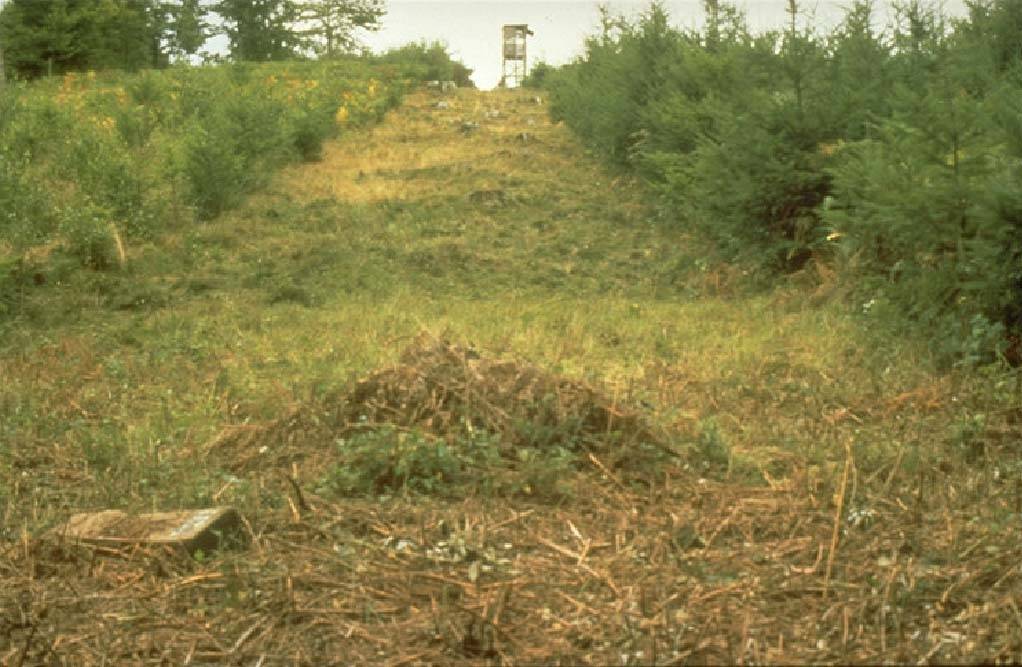

9、窄林道:明显的宽度小于5米的林道。它是林地(通常为人造林)中无显眼道路顺着其通行的线状间隙。在有路顺着其通行的情况下要用符号小跑或不显眼的小路代替。

定向越野知识5人造特征符号及实例详解

定向越野知识5人造特征符号及实例详解

10、显眼的岔路口:如果小路的交汇或交叉清晰可见,虚线符号在交汇处相连。

定向越野知识5人造特征符号及实例详解

11、不显眼的岔路口:如果小路的交汇或交叉不清晰,虚线符号在交汇处不相连。

定向越野知识5人造特征符号及实例详解

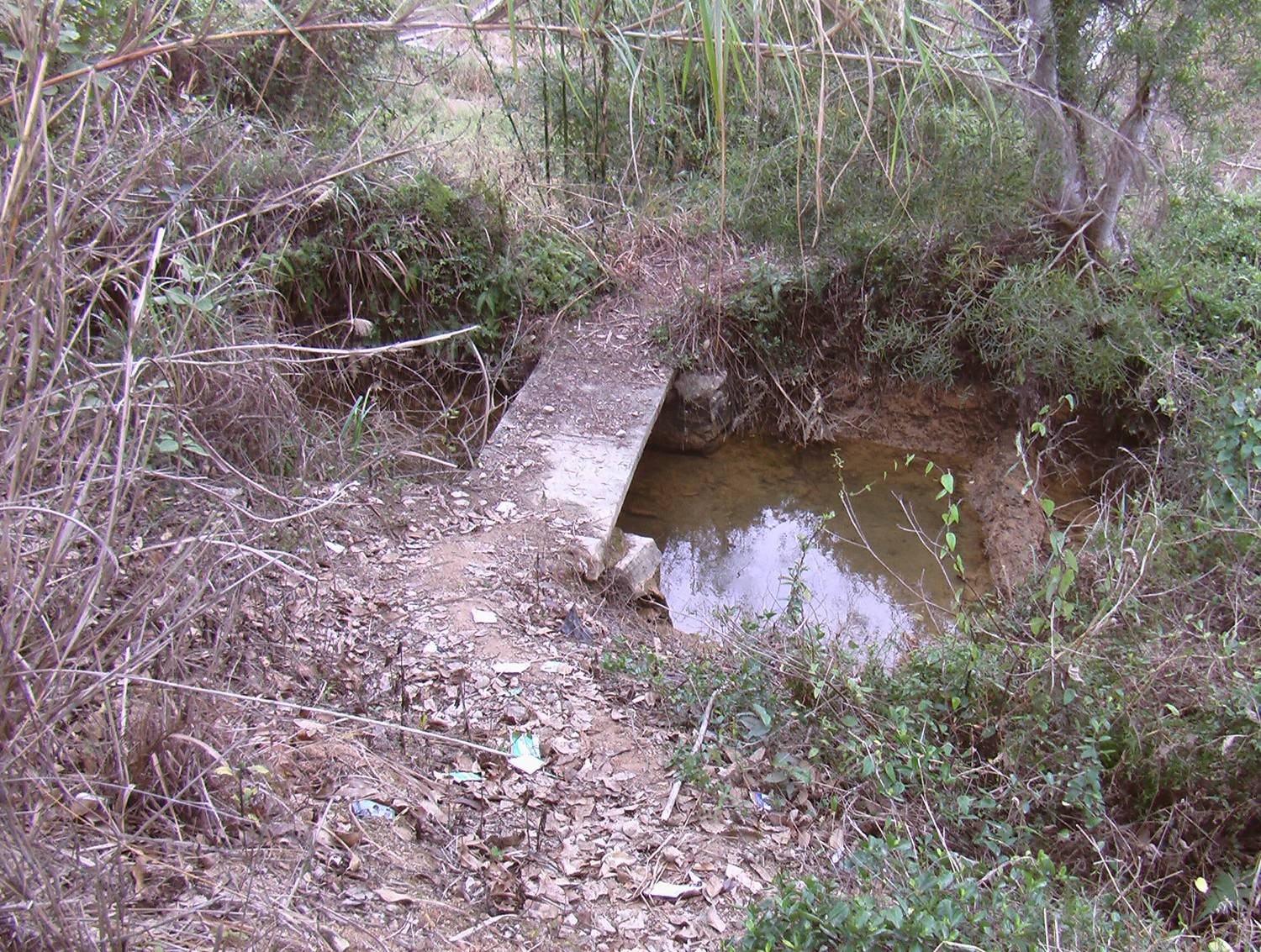

12、桥的符号

  • 人行桥:没有路与其相连的人行桥。

  • 有桥的通过点:小路或机耕路上有桥通过河、溪或沟渠。

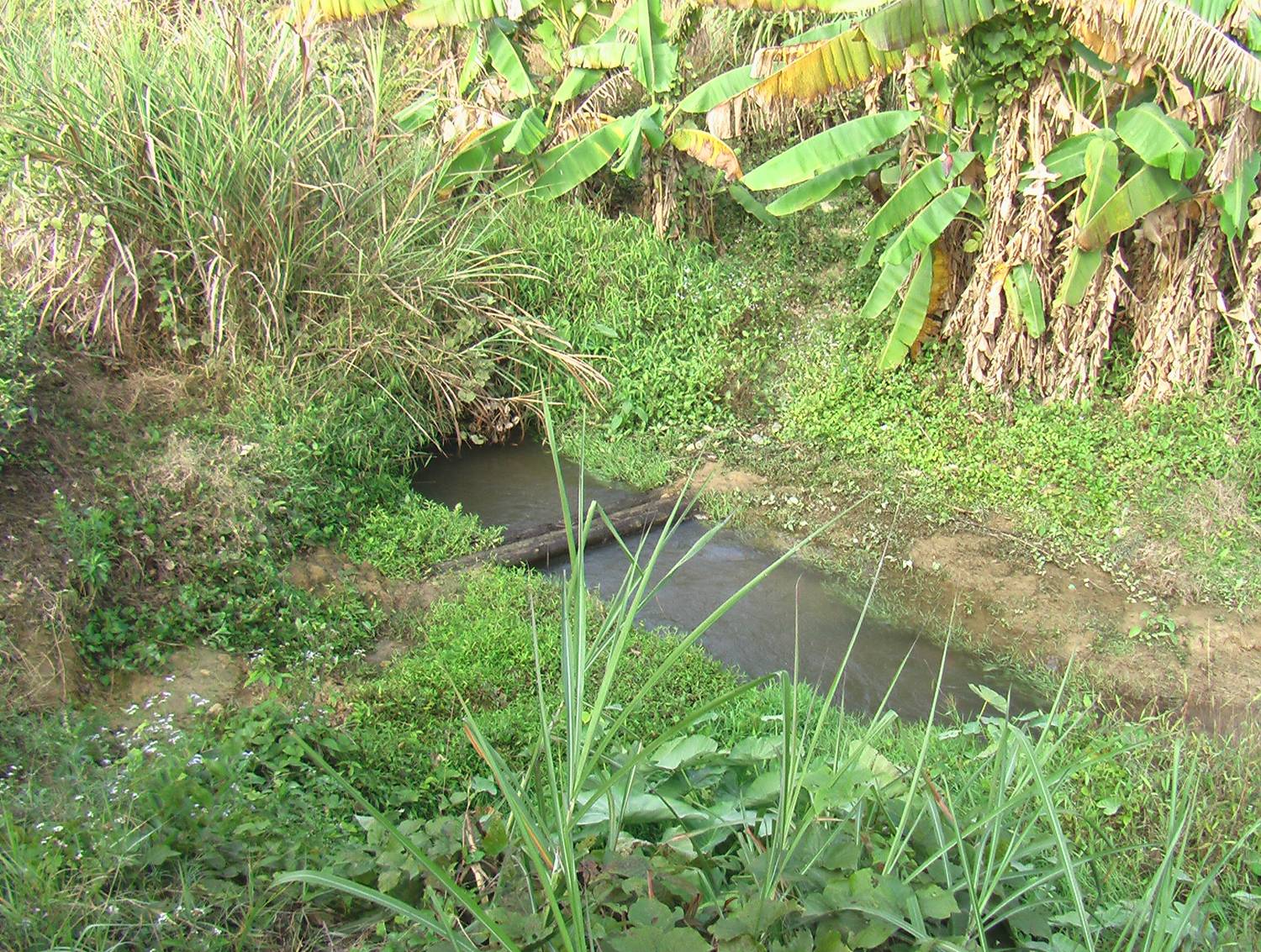

  • 无桥的通过点:小路或机耕路通过河、溪或沟渠时没有桥。

定向越野知识5人造特征符号及实例详解

定向越野知识5人造特征符号及实例详解

定向越野知识5人造特征符号及实例详解

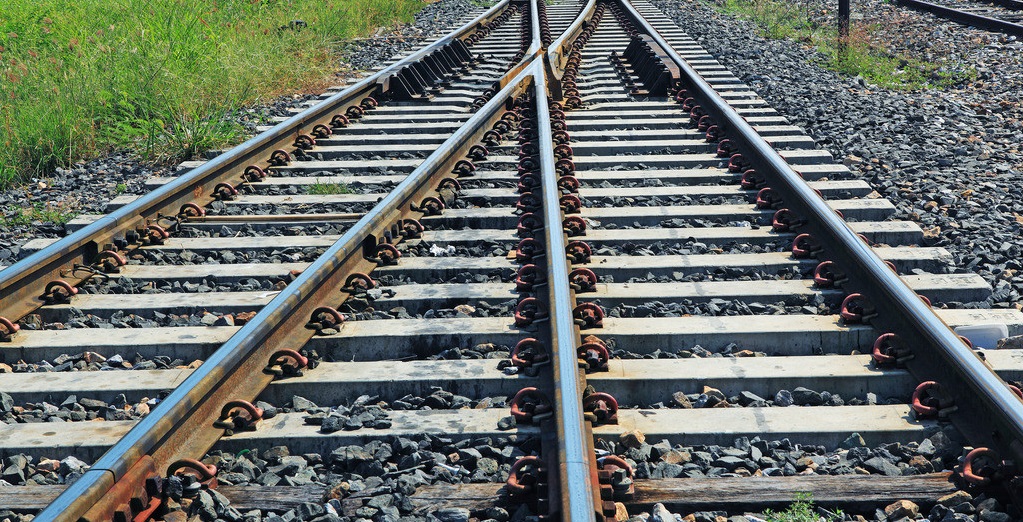

13、铁路:铁路或其它有铁轨的交通线(如电车轨道、货车轨道等)。

定向越野知识5人造特征符号及实例详解

定向越野知识5人造特征符号及实例详解

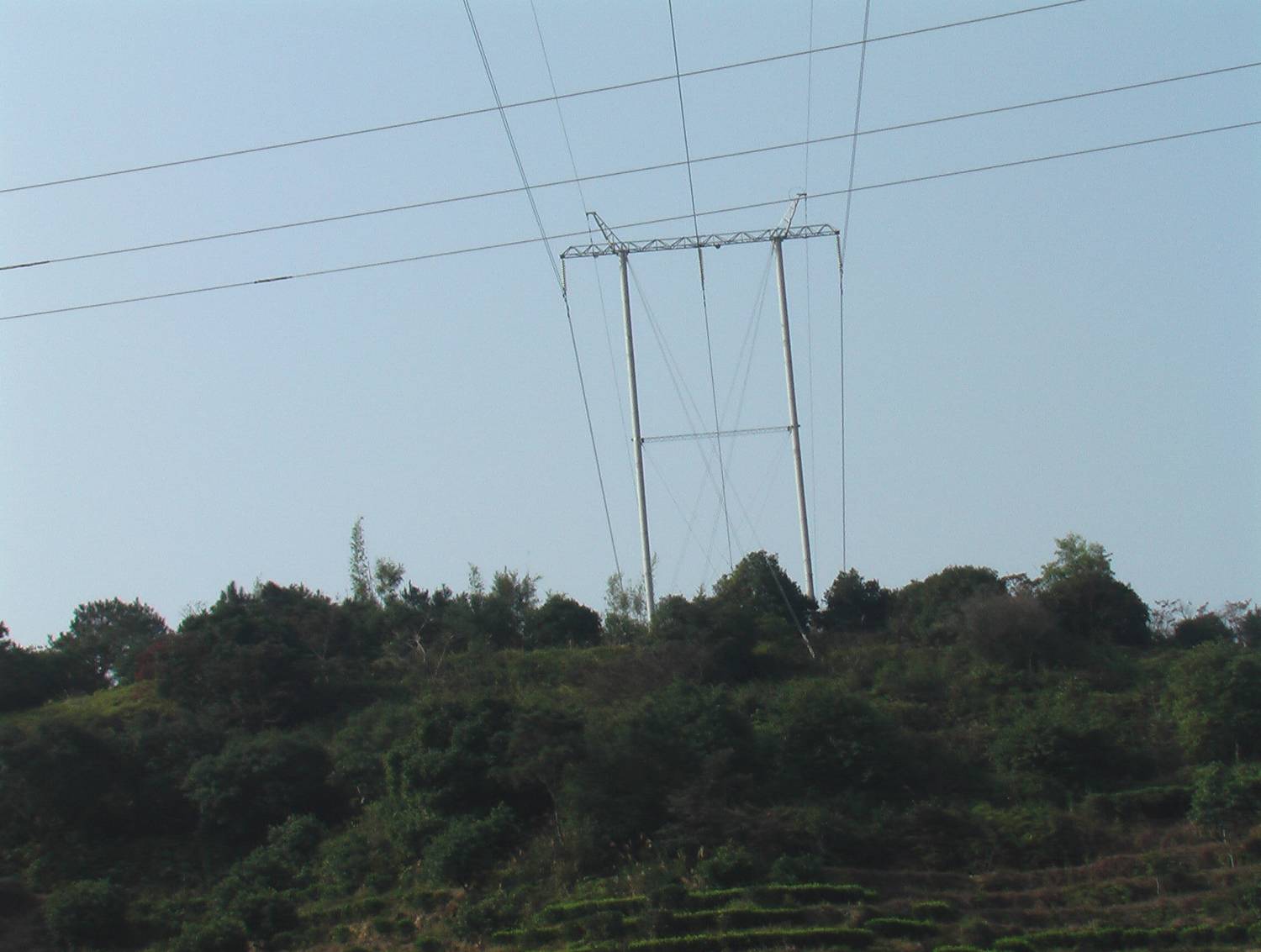

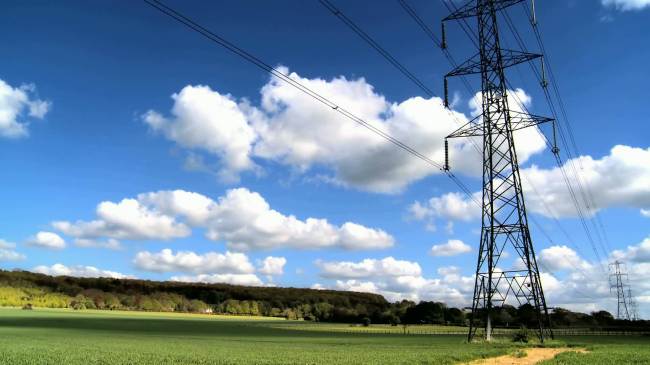

14、输电线

  • 输电线、空中索道或滑雪用的上山吊索。短线表示塔柱的精确位置。

  • 主干输电线:主干输电线要用双线表示。两线段间的间距可指出输电线最外侧两条电线的间距。

定向越野知识5人造特征符号及实例详解

定向越野知识5人造特征符号及实例详解

定向越野知识5人造特征符号及实例详解

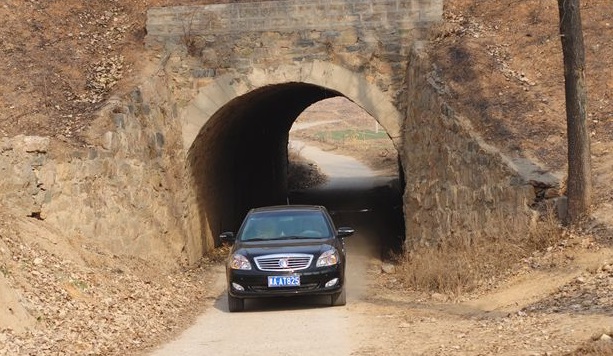

15、隧道:奔跑者可利用的从公路、铁路等底下穿过的通道。无论是否与道路相连,隧道都用本符号。

定向越野知识5人造特征符号及实例详解

定向越野知识5人造特征符号及实例详解

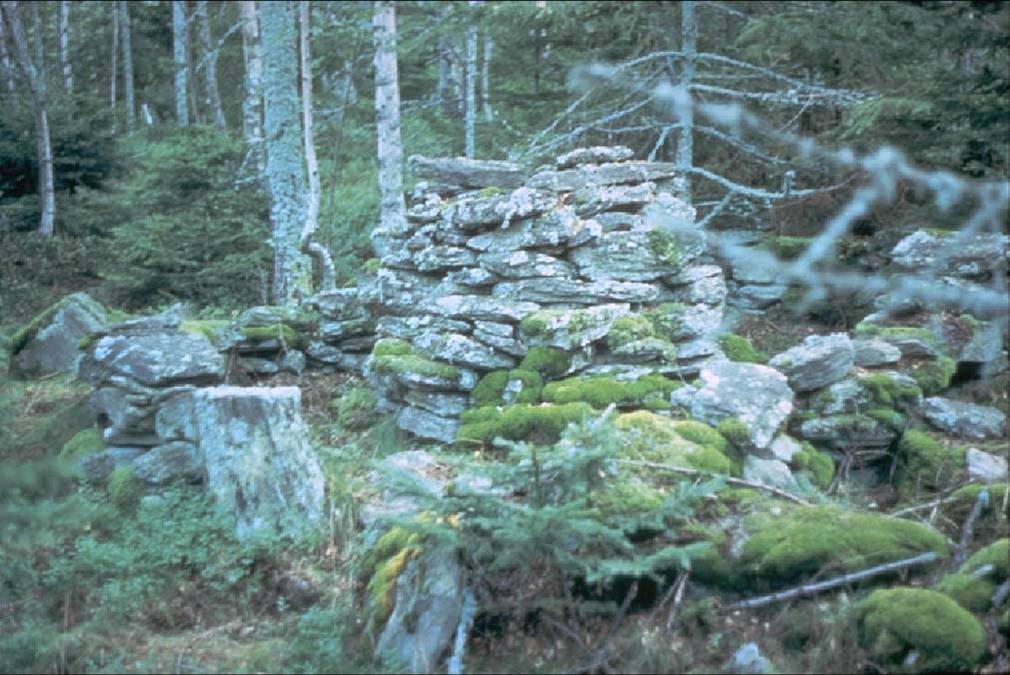

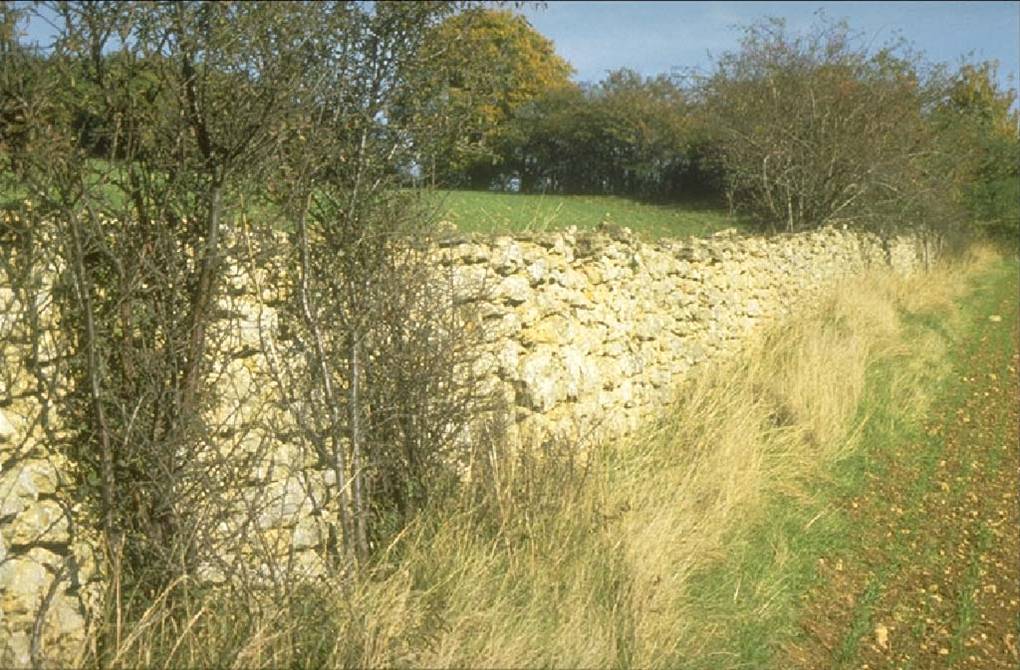

16、石垄

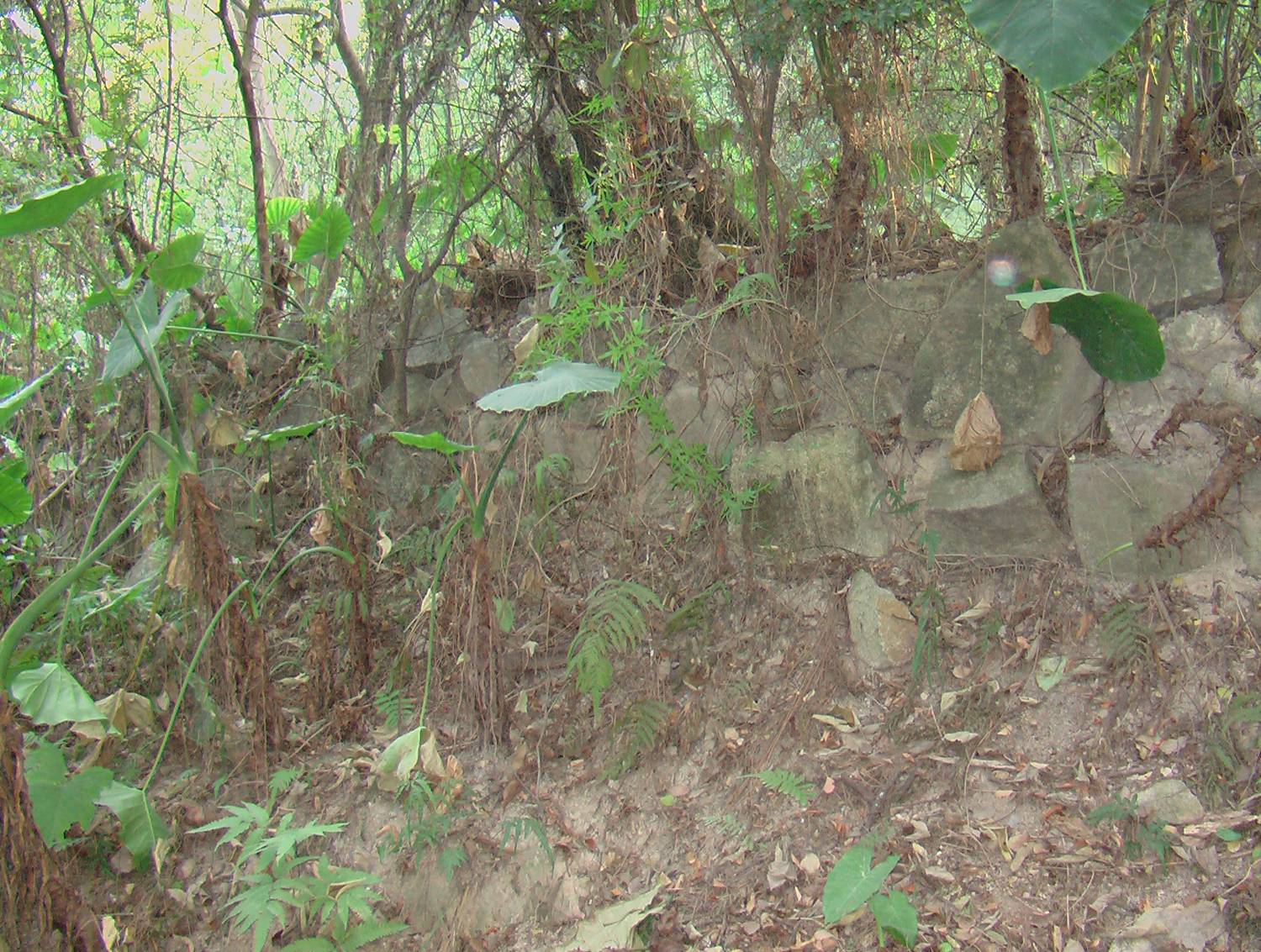

  • 石垄:石头墙(人工堆集而成的狭长石围)或石头面的梯田坎。

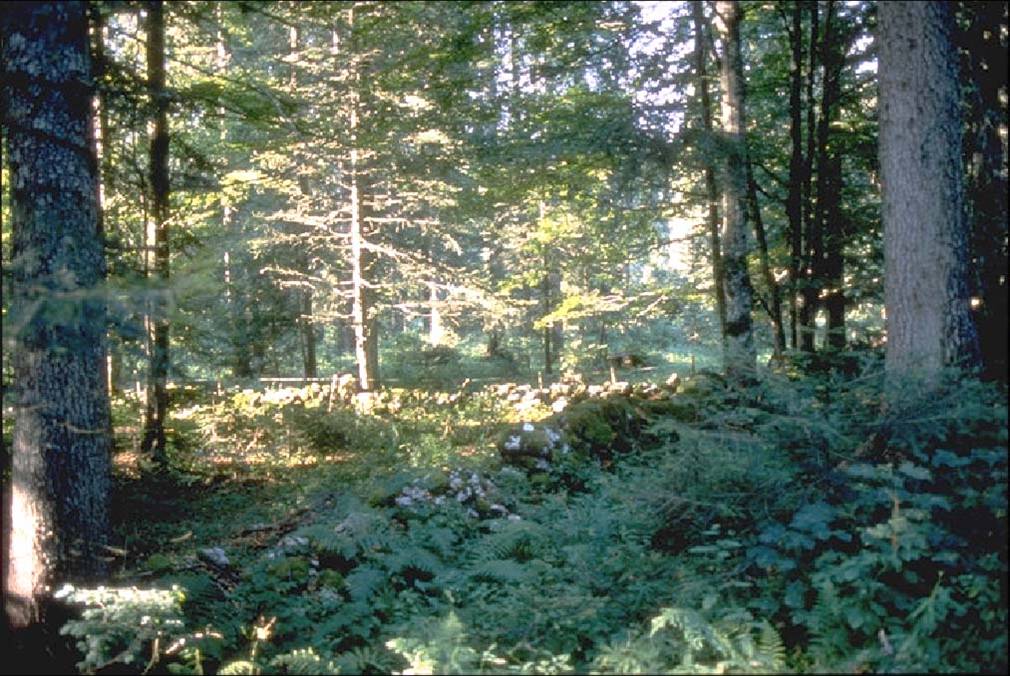

  • 破坏石垄:破坏了的石头墙要用虚线表示。

  • 高石垄:高度超过1.5米,一般的运动员不能翻越的石头墙。

定向越野知识5人造特征符号及实例详解

定向越野知识5人造特征符号及实例详解

定向越野知识5人造特征符号及实例详解

定向越野知识5人造特征符号及实例详解

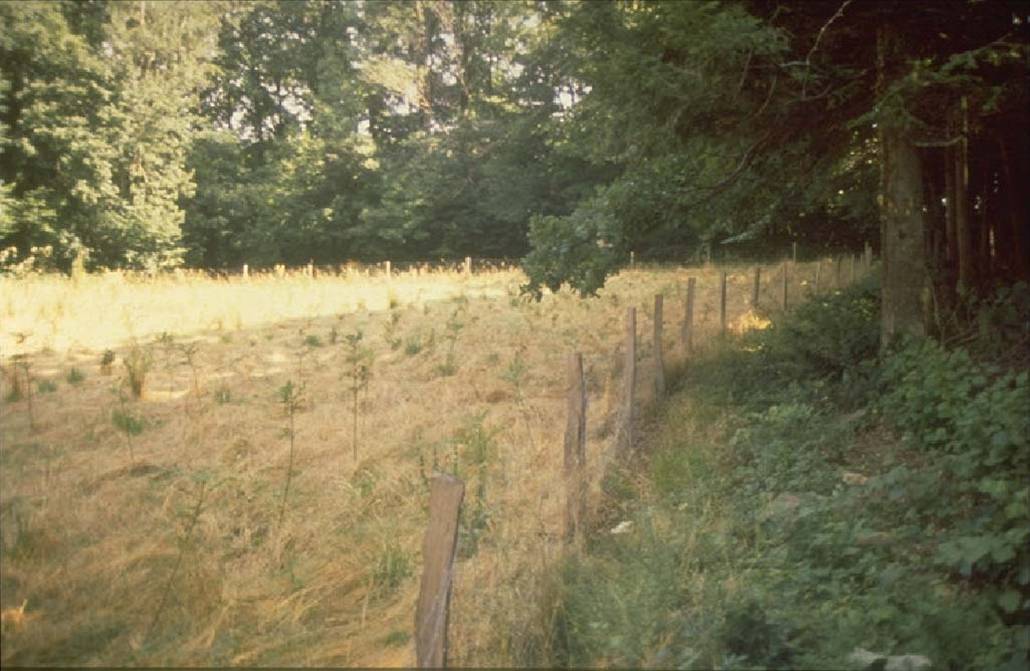

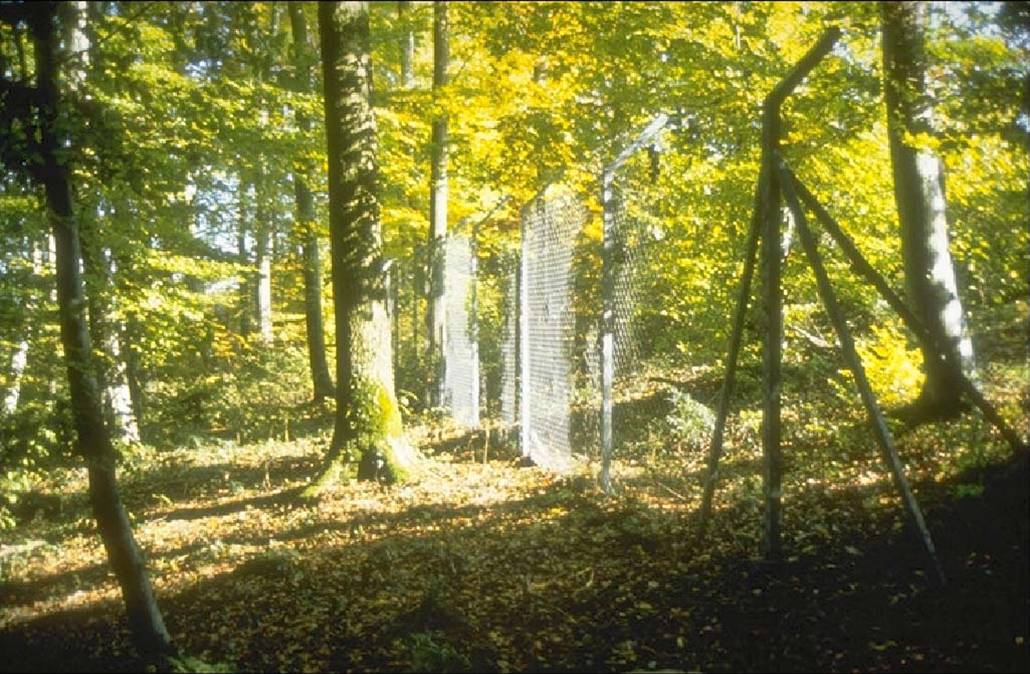

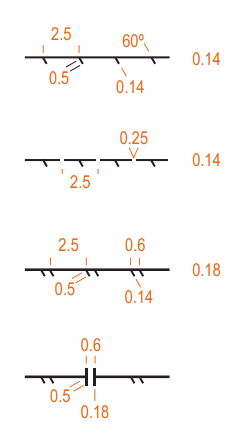

17、栅栏

  • 栅栏:高度在1.5米以下的木栅栏或金属栅栏。

  • 破坏的栅栏:破坏了的栅栏用虚线表示。

  • 高栅栏:高度在1.5米以上,一般的运动员不能翻越的木栅栏或金属栅栏。

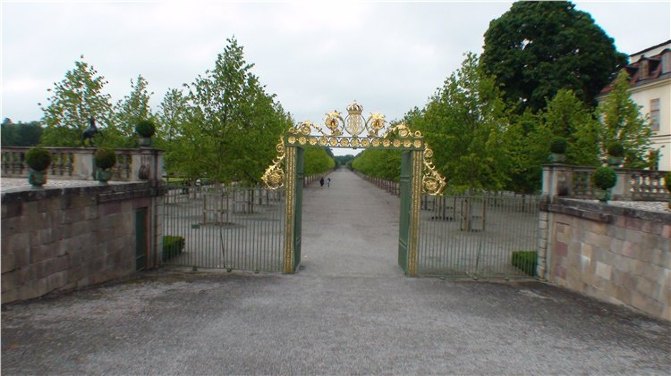

  • 通过点:所有穿过或越过高栅栏或高石墙的通道。本符号也可以用于表示通过墙或栅栏的门,或墙、栅栏、管道两侧的阶梯。

定向越野知识5人造特征符号及实例详解

定向越野知识5人造特征符号及实例详解

定向越野知识5人造特征符号及实例详解

定向越野知识5人造特征符号及实例详解

18、其他符号

  • 房屋:建筑物依比例尺按其地面轮廓图表示。

  • 居民地:房屋、花园或其它构筑的区域。居民地内的道路、房屋和其它显著的特征要表示出来。在所有的建筑物都不能表示出来的情况下,可用黑色网线来代替。

  • 禁区:在任何情况下都禁奔跑者进入的区域用禁区表示。本符号叠印在常规地图的细节上。在没有自然边界的情况下,可以画出分界线。

定向越野知识5人造特征符号及实例详解

定向越野知识5人造特征符号及实例详解

定向越野知识5人造特征符号及实例详解

  • 铺筑地:固定用于停车或其它用途的有坚固铺筑面的区域。

  • 破坏房屋:破坏房屋依比例尺按其按其地面轮廓图表示。小于最小尺寸的破坏房屋不依比例尺表示。非常小的破坏房屋可用实线表示。

  • 靶场:为了提醒参赛者小心,靶场用特殊的符号表示。相关的房屋要分开表示。

  • 坟:显眼的有石碑或有其他纪念性构筑物的坟墓。定位点在符号的重心,符号朝北。在空间许可的情况下,墓地用本符号表示。

    定向越野知识5人造特征符号及实例详解

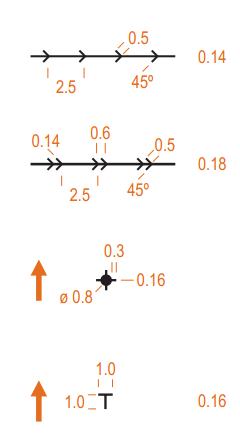

    • 能通过的管道:能从其上越过或其下穿过的地面上的管道(输气、输水和输油等)。

    • 不能通过的管道:不能穿越的管道。

    • 高塔:高出森林的高塔或大的塔状构筑物。定位点在符号的重心。

    • 小塔:显眼的狩猎台、架或小塔。定位点在符号的重心。

    定向越野知识5人造特征符号及实例详解

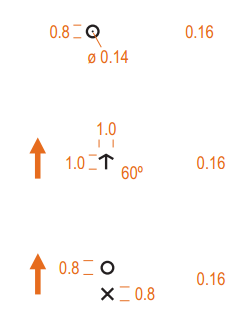

    • 堆石标:高于0.5米的堆石标,纪念碑、界标(或某些国家的三角点)。

    • 饲料架:独立的或倚靠在树上的饲料架。定位点在符号的重心。不可随意进入区域内的饲料架可以省略。

    • 特殊人造特征:特殊人造特征。符号的定义必须在图例中说明。

    定向越野知识5人造特征符号及实例详解

    定向越野知识5人造特征符号及实例详解

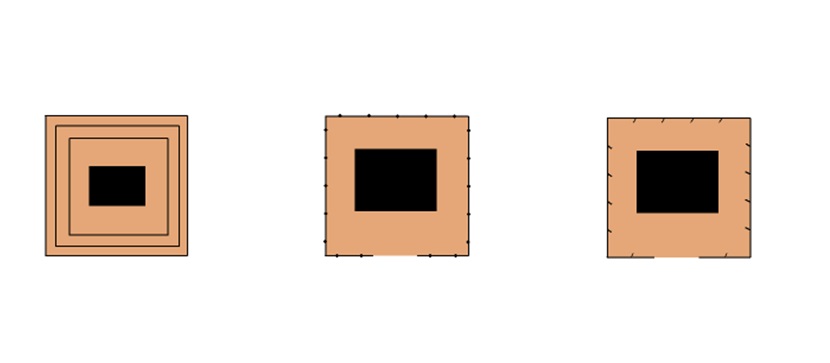

    19、大型纪念碑

    定向越野知识5人造特征符号及实例详解

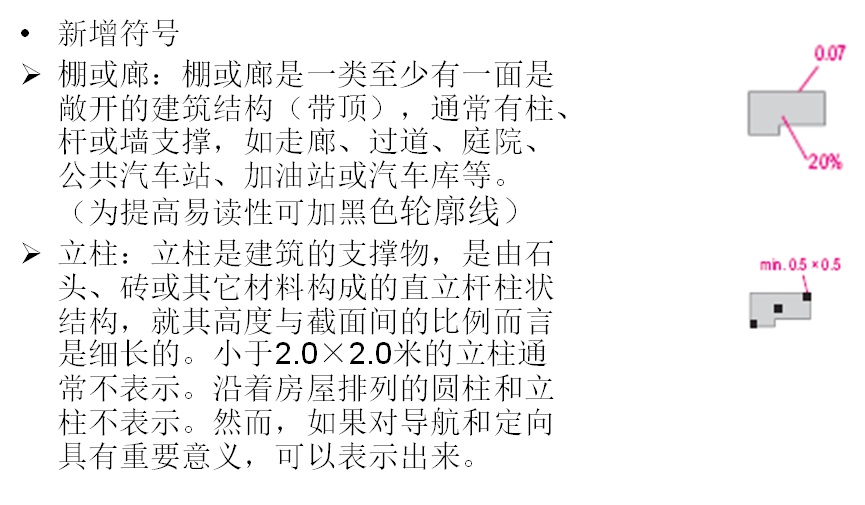

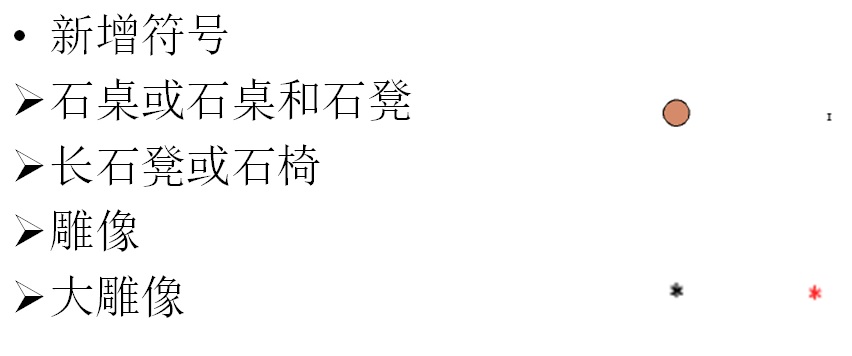

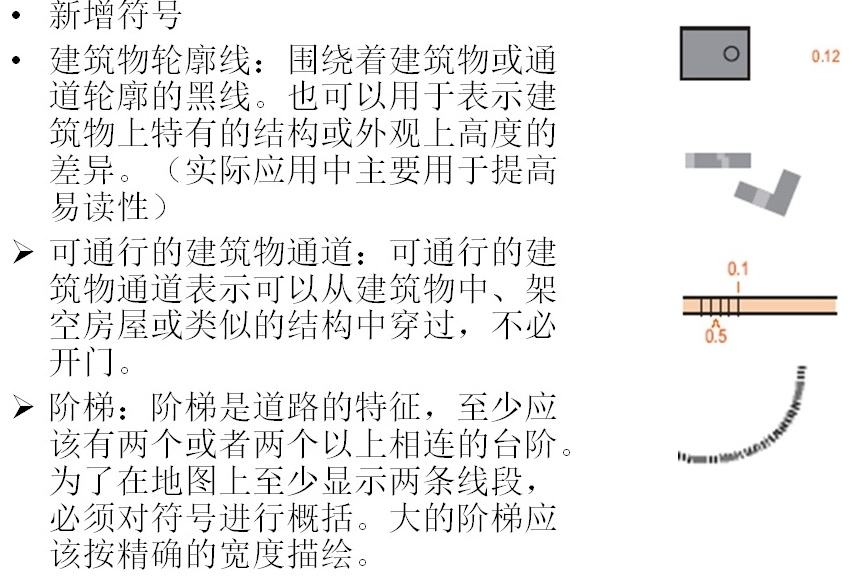

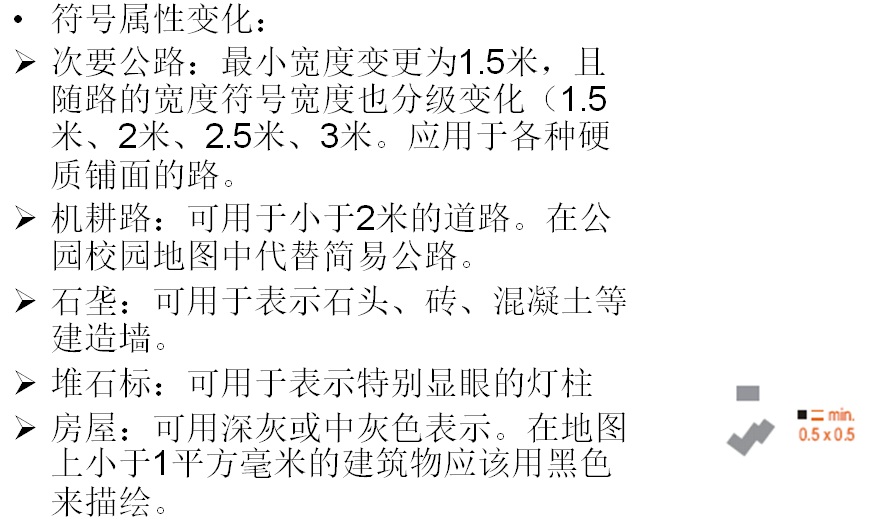

    20、PWT、公园定向地图指南符号

    定向越野知识5人造特征符号及实例详解

    定向越野知识5人造特征符号及实例详解

    定向越野知识5人造特征符号及实例详解

    定向越野知识5人造特征符号及实例详解
